INFORMAÇÕES DO PRODUTO

BENEFÍCIOS

Proteção eficaz contra sobrecarga: Detecta e desarma o circuito quando a corrente ultrapassa o valor ajustado (11–17 A), protegendo o motor contra aquecimento excessivo.

Sensibilidade a falta de fase e desbalanceamento: Ajuda a evitar danos causados por falhas na alimentação trifásica.

Rearme manual ou automático: Permite selecionar modo de reset conforme a necessidade da aplicação (manual, automático ou com teste).

Instalação direta em contatores: Facilita a montagem, especialmente em painéis de controle e partida de motores, mantendo a instalação compacta.

Contato auxiliar para sinalização: Inclui contatos auxiliares normalmente aberto (NO) e normalmente fechado (NC) para integração com circuitos de indicação ou comando.

CARACTERÍSTICAS TÉCNICAS

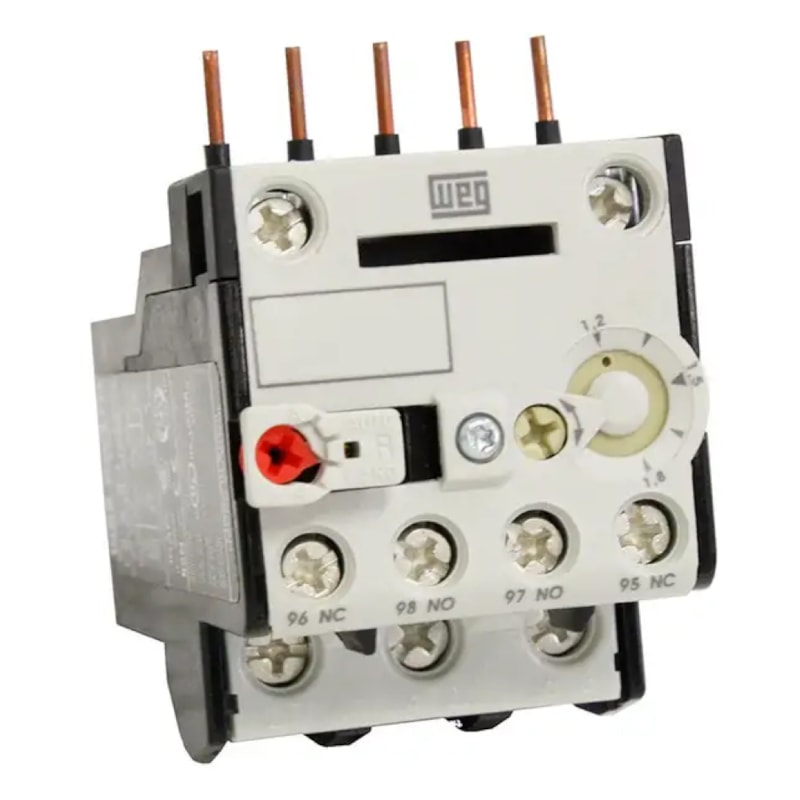

Marca: WEG

Referência: RW27-1D3-U017 / 10452204

Tipo: Relé térmico de sobrecarga (bimetálico)

Faixa de ajuste de corrente: 11 A a 17 A

Número de polos: 3 polos (tripolar)

Contatos auxiliares: 1 NA + 1 NF (normal aberto + normal fechado)

Classe de disparo: Classe 10 (disparo em até 10 segundos sob sobrecarga)

Tensão nominal de isolação (Ui): até 690 V AC (normas IEC/EN 60947-4-1)

Capacidade de impulso (Uimp): 6 kV

Frequência de operação: 25–400 Hz

Grau de proteção: Terminais principais IP10; contatos auxiliares IP20

Tipo de montagem: Direta sobre contatores WEG ou base separada

Reset: Seleção entre manual e automático (funções: A, AUTO, HAND, H)

Dimensões aproximadas: 72 mm (A) × 45 mm (L) × 82 mm (P)

Peso: 0,165 kg
