| linha | Easy TeSys |
|---|---|
| Linha de produto | Easy TeSys Control |
| Tipo de produto ou componente | Contator |

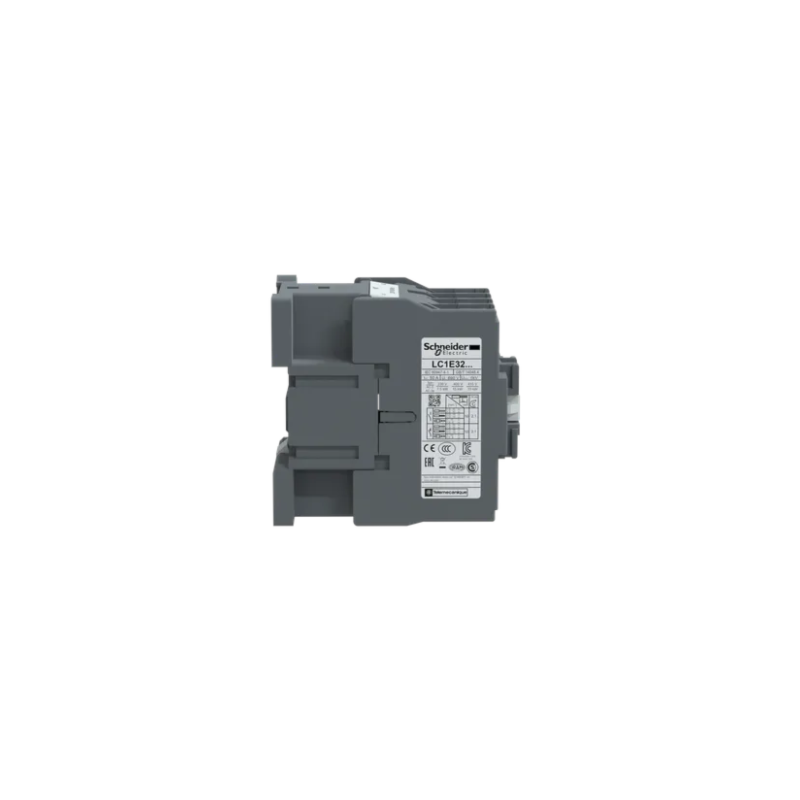

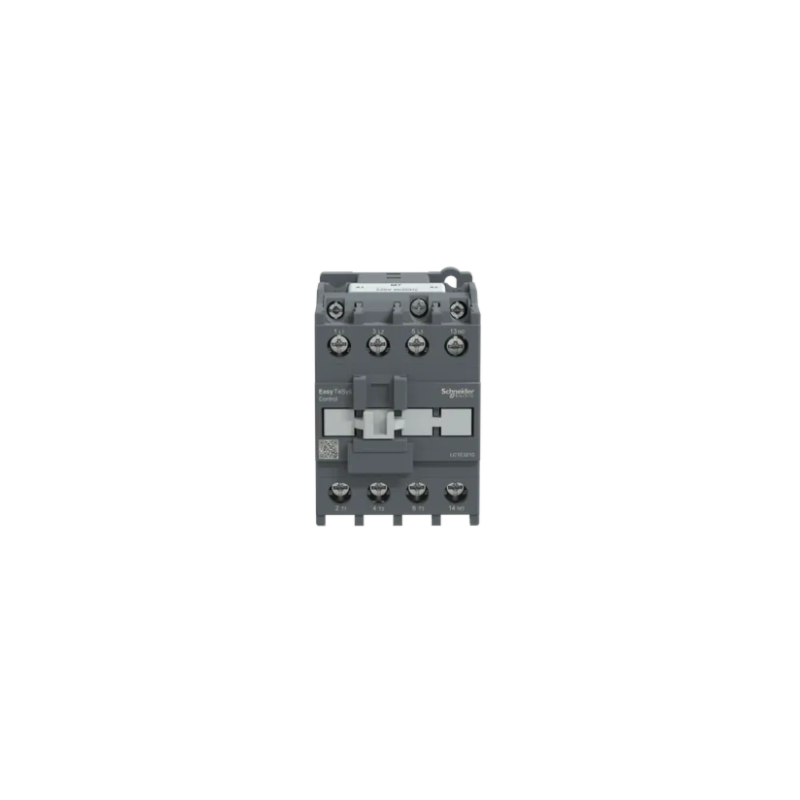

| Nome abreviado do dispositivo | LC1E |
| aplicação do contator | Controle do motor Carga resistiva |
| Categoria de uso | CA-3 AC-3e CA-1 |
| Descrição de polos | 3P |
| [Ue] tensão de operação nominal | Circuito de potência: <= 690 V CA 50/60 Hz |
| [Ie] corrente nominal de operação | 32 A (at <55 °C) at <= 440 V CA CA-3 for circuito de potência 32 A (at <55 °C) at <= 440 V CA AC-3e for circuito de potência 50 A (at <55 °C) at <= 440 V CA CA-1 for circuito de potência |
| [Uc] control circuit voltage | 220 V CA 50/60 Hz |
| alimentação do motor kW | 7,5 kW at 220..0,230 V CA 50/60 Hz 15 kW at 380..0,400 V 15 kW at 415 V 15 kW at 440 V 18,5 kW at 500 V 18,5 kW at 660...690 V |
|---|---|
| composição de contatos de polos | 3 NA |
| [Ith] corrente térmica ao ar livre convencional | 50 A (at 55 °C) for circuito de potência |
| capacidade de fechamento nominal Irms | 320 A at 440 V CA for circuito de potência conforming to IEC 60947-4-1 |
| capacidade de corte nominal | 256 A at 440 V for circuito de potência conforming to IEC 60947 |
| [Icw] corrente nominal de curta duração admissível | 260 A 40 °C - 10 s for circuito de potência 138 A 40 °C - 60 s for circuito de potência 60 A 40 °C - 600 s for circuito de potência |
| classificação do fusível associado | 10 A gG at <= 690 V coordination tipo 1 for circuito de controle conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination tipo 1 for circuito de potência |
| impedância média | 2,5 MOhm - Ith 50 A 50 Hz for circuito de potência |
| dissipação de alimentação por polo | 2 W CA-3 5 W CA-1 |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-4-1 |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| [Uimp] tensão nominal suportável de impulso | 6 kV bobina não conectada ao circuito de potência conforme IEC 60947 |
| durabilidade mecânica | 8000000 ciclos |
| durabilidade elétrica | 1000000 ciclos CA-3 350000 ciclos CA-1 |
| tipo do circuito de controle | CA a 50/60 Hz |
| limites de tensão de circuito de controle | 0,85...1.1 Uc -5…55 °C funcionamento 50/60 Hz 0,3...0,6 Uc -5…55 °C saída 50/60 Hz |
| potência de irrupção em VA | 95 VA 50 Hz cos phi 0,75 (at 20 °C) 95 VA 60 Hz cos phi 0,75 (at 20 °C) |
| consumo de potência de manutenção em VA | 8,3 VA 50 Hz cos phi 0,3 (at 20 °C) 8,5 VA 60 Hz cos phi 0,3 (at 20 °C) |
| dissipação de calor | 2…3 W for circuito de controle |
| tempo de funcionamento | 12...22 ms no fecho 4...19 ms na abertura |
| Maximum operating rate | 1800 cic/h 60 °C |
| conexões - terminais | Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Sólido Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Sólido Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 1 1,5…6 mm² - cable stiffness: Sólido Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 2 1,5…6 mm² - cable stiffness: Sólido Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 1 1…6 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de potência: Terminais de parafuso 2 1…4 mm² - cable stiffness: Flexível Com a extremidade do cabo |
| torque de aperto | Circuito de controle: 1,2 N.m Circuito de potência: 2,1 N.m |
| Contato Auxiliar | 1 NA |
| tensão de comutação mínima | 17 V for circuito de controle |
| corrente de comutação mínima | 5 mA for circuito de controle |
| resistência de isolamento | > 10 MOhm for circuito de controle |
| tempo não sobreposto | 1,5 ms na energização on-delay contato 1,5 ms na desenergização on-delay contato |
| Suporte de montagem | Trilho DIN Placa |
| Normas | IEC 60947-1 IEC 60947-5-1 IEC 60947-4-1 |
|---|---|
| Certificações do produto | EAC CE |
| grau de proteção IP | IP2x para IEC 60529 |
| tratamento de proteção | TH (graus de Poluição 3) para IEC 60068-2-30 teste Db |
| temperatura ambiente do ar admissível ao redor do dispositivo | -20…70 °C a Uc -60…80 °C armazenamento -5…55 °C operação |
| altitude de funcionamento | 3000 m Sem redução de valor |
| Resistência a incêndios | 850 °C conforme IEC 60695-2-1 |
| força mecânica | Vibrações contator aberto (1,5 Gn, 5 ... 300 Hz) Vibrações contator fechado (3 Gn, 5...300 Hz) Choques contator fechado (10 Gn para 11 ms) Choques contator aberto (6 Gn para 11 ms) |
| Altura | 84 mm |
| Largura | 56 mm |
| Profundidade | 86 mm |
| Peso líquido | 0,45 kg |
