INFORMAÇÕES DO PRODUTO

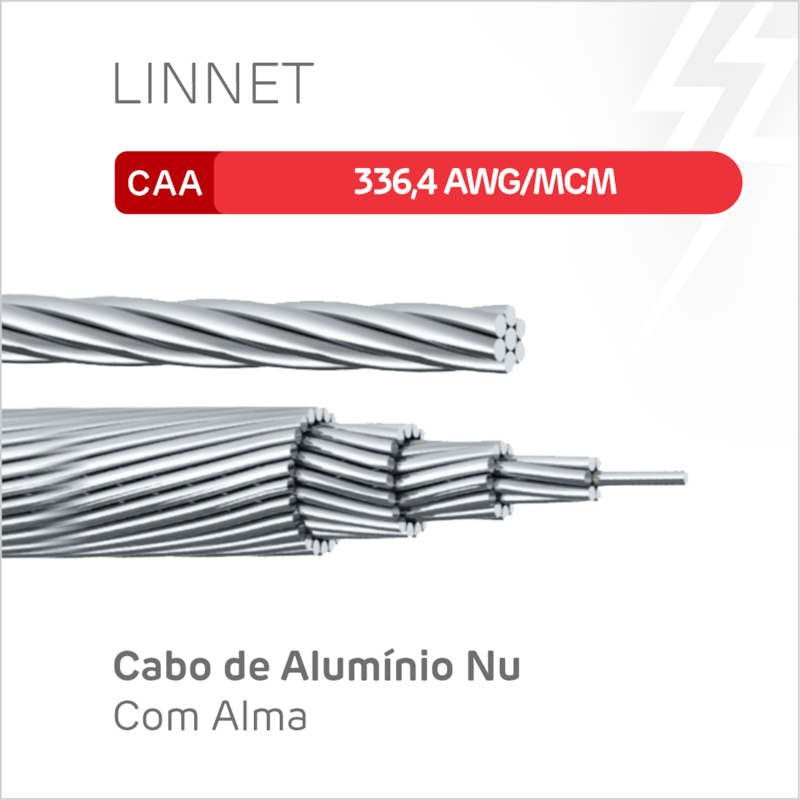

Cabo de Alumínio 336,4 AWG CA com Alma

O cabo de alumínio 336,4 AWG CA com alma é um condutor elétrico de grande bitola especialmente projetado para transmissão e distribuição de energia em sistemas de corrente alternada (CA) com alta demanda de carga. Com alma metálica interna que proporciona maior resistência mecânica e facilidade de manuseio, esse cabo é indicado para aplicações pesadas, oferecendo boa condutividade, durabilidade e desempenho estável em instalações elétricas complexas.

BENEFÍCIOS

• Alta capacidade de condução de corrente, ideal para demandas elevadas

• Alma metálica interna, que aumenta a resistência mecânica e a robustez

• Condutor de alumínio leve, com boa condutividade elétrica

• Instalação mais segura e estável, especialmente em trechos longos

Esse cabo é ideal para quem busca desempenho robusto e confiável em sistemas de distribuição de energia elétrica.

ESPECIFICAÇÕES TÉCNICAS

Dados Técnicos

• Produto: Cabo de Alumínio CAA com Alma de Aço

• Designação comercial: ONIX

• Bitola nominal: 336,4 MCM (aprox. 170 mm²)

• Padrão AWG: 336,4 kcmil

• Tipo: Condutor nu encordoado de alumínio com alma de aço (ACSR – Aluminum Conductor Steel Reinforced)

• Material: Alumínio 1350-H19 (camada externa) + alma de aço galvanizado (núcleo)

• Número de fios: 26 fios de alumínio + 7 fios de aço (26/7)

• Diâmetro externo aproximado: 18,26 mm

• Peso aproximado: 613 kg/km

• Resistência elétrica a 20 °C: ~0,0855 ohm/km

• Carga de ruptura aproximada: 72 kN

• Capacidade de condução de corrente: 500 a 600 A (dependendo das condições de instalação)

• Normas de referência: ABNT NBR 8182 / ASTM B232 / NBR 11873

• Tensão de operação: Média e alta tensão, conforme especificação do projeto/concessionária

• Aplicação: Redes aéreas de transmissão e distribuição de energia elétrica

• Cor: Alumínio natural (sem cobertura)

• Principais características:

  • Elevada resistência mecânica devido à alma de aço

  • Alta durabilidade e confiabilidade em redes aéreas

  • Ótima relação peso/resistência para grandes vãos

  • Excelente condutividade elétrica com baixa perda

  • Atende às principais normas do setor elétrico

DESCRIÇÃO DETALHADA

O cabo de alumínio 336,4 AWG CA com alma é um condutor de grande bitola (336,4 AWG), o que o torna adequado para aplicações em que há necessidade de transmitir correntes elétricas elevadas com eficiência e segurança. Sua construção inclui uma alma metálica interna, geralmente de aço ou outro material de reforço, que confere maior resistência mecânica ao cabo, facilitando transporte, instalação e suporte de tensões mecânicas — especialmente em linhas aéreas ou trechos expostos.

O corpo principal do cabo é composto por fios de alumínio de alta condutividade, que oferecem excelente desempenho elétrico com peso reduzido quando comparado a cabos de cobre de bitola equivalente. Isso torna o cabo mais fácil de manusear em instalações verticais, longas distâncias ou dutos estreitos, além de reduzir o esforço físico e custos associados à infraestrutura.

Por ser projetado para sistemas de corrente alternada (CA), o cabo é utilizado em linhas de alimentação, ramais principais em quadros de distribuição, alimentadores entre painéis elétricos e até em sistemas de energia industrial ou comercial que exigem condutores de alta capacidade.

A presença da alma metálica interna não só reforça mecanicamente o cabo, mas também pode auxiliar em aplicações onde há necessidade de tensão de tração maior, como em trechos suspensos ou quando acoplado a estruturas de suporte.
